proyectos arquitectonicos

Para la realización del proyecto de un inmueble se requieren de numerosos factores que resumidos finalmente son dos tipos de documentación escrita y grafica. LA DOCUMENTACION ESCRITA son todos los tramites y documentos requeridos por el organismo encargado de la planeación de su localidad (ayuntamiento) que por general son: escrituras del predio, comprobantes de pago de catastro del año en curso, pago del permiso para construcción, planos firmados por la firma de arquitectos de la localidad, pago del seguro, etc. LA DOCUMENTACION GRAFICA es decir los planos los cuales son indispensables para llevar acabo la construcción de un edificio, que tenga una buena distribuccion y exelente funcionalidad, debemos señalar una diferencia existente en los proyectos, determinada por los distintos objetivos que deben cumplir, uno es el proyecto básico y el otro es el proyecto de ejecución. EL PROYECTO BASICO la misión de este es informar a los organismos competentes de la administración que deben entender acerca de la concesión de la licencia de obras, en este proyecto solo se deben respetar las normas establecidas por el organismo competente de la localidad EL PROYECTO DE EJECUCION la misión de este es poder llevar acabo en su integridad la construcción del edificio, casa o inmueble. Acontinuacion pasomos a enumerar los planos que benen figurar en un proyecto. 1) Plano de situación y emplazamiento 2) Plano de cimientos y saneamiento 3) Plano de cubierta o de conjunto 4) Planos de de planta (distribución) 5) Planos de planta (instalaciones) 6) Planos de planta (estructurales) 7) Planos de alzados o fachadas 8) Planos de secciones o cortes 9) Planos de detalles 10) Planos de carpintería 11) Planos complementarios Los Diez primeros tipos de planos enumerados componen el proyecto de ejecución, mientras que el proyecto básico está compuesto solamente por los planos nº 1, 3, 4, 7, 8, por lo general pero en cada localidad los organismos competentes solicitan los que ellos necesitan. El plano señalado con el nº 11 tiene carácter opcional.

PLANOS DE ARQUITECTURA

Los planos en arquitectura son una herramienta fundamental para llevar a cabo todo tipo de obras, ya que son la  representación gráfica y detalla a escala de un objeto real, son necesarios para la  ejecución de un proyecto, ayudan en la estandarización de medidas, para el  cálculo de materiales y superficies, especificaciones técnicas y detalles constructivos entre otros.

Voy a hacer un recorrido general por algunos de los diferentes tipos de planos que existen, la información que aportan a los diferentes proyectos y que tener en cuenta a la hora de su reproducción.

Plano de topografía.

Son aquellos que muestran las principales características físicas del terreno (edificios, ríos, carreteras) así como las diferencias de altura que existen entre los accidentes de la tierra (montañas, valles), son muy útiles en el cálculo de áreas.

Plano de cimentación.

Este tipo es fundamental ya que refleja la cimentación de una edificación,  cuya finalidad es sustentar estructuras garantizando la estabilidad y evitando daños a los materiales estructurales y no estructurales, bien sea por zapatas aisladas continuas, losa de cimentación, etc, dentro de los planos de cimentación encontramos los superficiales y profundos.

Planos de instalaciones.

a)  Eléctrica.

El cual  refleja la instalación eléctrica de la edificación, como:

• Acometidas,  transformadores, circuitos, cuadros eléctricos.
• Ubicación de puntos de luz, enchufes.

b) Sanitaria.

Dentro de la instalación sanitaria deben incluirse los planos de fontanería y saneamiento de la edificación.

• Suministro y distribución de agua fría y caliente.
• Instalaciones interiores de aguas negras.
• Redes exteriores de aguas lluvias y residuales.
• Distribución, ubicación de aparatos sanitarios y cocinas.

c) Instalación de gas.

En su plano  vendría reflejada la de instalación del gas de la edificación.

• Llaves de paso.
• Ventilaciones.
• Presión.
• Contadores.
• Acometidas.

Plano de corte de secciones.

Representa la proyección de una vivienda o construcción cortado en sentido vertical u horizontal. Sirve para explicar aquellos aspectos que no quedan completamente claros a través de las plantas y las fachadas.

• Sección longitudinal.
• Sección Transversal.

Plano de Plantas.

Representa la distribución general del edificio, ubicación de los diferentes espacios, amoblamiento de los mismos; en él se marcan cuadros de áreas, acotamiento de espacios y las diferentes carpinterías (de madera y metálicas).

Plano de acabados y detalles.

Con este tipo de planos se especifica el acabado de cada componente de la edificación, y la manera de realizar algo detalladamente, se analizarían los materiales utilizado en los suelos, techos, puertas, ventanas, muebles, escaleras, exteriores, etc, tales como, aislantes térmicos, pinturas, pavimentos, chapados, etc y sus medidas correspondientes.

Plano de situación y plano de emplazamiento.

a) Situación.

Muestra donde está ubicada la edificación, dentro de un municipio, comarca, provincia o un país.

b) Emplazamiento.

Hace referencia a  la situación y las dimensiones de una vivienda o construcción, en él queda constancia de su orientación y distribución general.

En la actualidad se utilizan diversos formatos para la impresión de planos, los más utilizados son:

• A-0 841 × 1189 mm
• A-1 594 x 841 mm
• A-2 420 x 594 mm
• A-3 297 x 420 mm

QUE ES PLANO ARQUITECTONICO

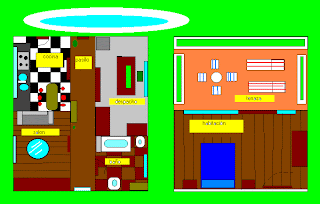

un plano arquitectonico es la representacion grafica de la futura obra, añadiendo elementos que permiten su visualizacion. en el se ven elementos de uso diario, camas, muebles, cocina, o sea establece disposicion de futuro mobiliario y define areas especificas de la vivienda op edificio a construir.Un plano Arquitectónico es parte de una serie de planos que nos sirve para la construcción de una casa o un edificio en general. Como sabrás, el resto de planos de una obra son (además del arquitectónico): "de detalles", "de Cortes", "de albañilería", "de instalación eléctrica", "de instalación hidrosanitaria", "de acabados", etc.
El plano arquitectónico-como lo indica su nombre-, nos muestra los detalles y elementos arquitectónicos de determinada obra, vistos en planta, corte y elevación. Entre los elementos que nos muestra, tenemos: las habitaciones y su distribución (sala, comedor, recámaras, baños, clósets, áreas de servicio, sala de tv, etc), las cotas "a ejes", y "a paños", alturas de antepechos, dimensiones en vanos de puertas y ventanas, así como fachadas frontal, posterior, y laterales.
También es importante incluir dos cortes: uno transversal y uno longitudinal que nos muestren dimensiones de antepechos, cerramientos, ubicación de estructuras como escaleras, dándoles su correcta colocació

QUE ES UN PLANO

En cartografía un plano es un mapa que posee una escala mayor de 1:5.000.Los planos son dibujos que representan una ciudad o parte de ella, como también puede referirse a un edificio, una urbanización, un conjunto residencial. Entre los objetivos de la Cartografía está la elaboración y confección de mapas, elaborando planos y mapas.Los planos son representaciones gráficas que indican o marcan ubicaciones, desde una ciudad hasta una casa. Su realización, junto a la de los mapas, es uno de los objetivos de la cartografía.

El plano se diferencia del mapa en que para elaborarlo no es necesario realizar una proyección (el procedimiento matemático empleado para representar una superficie curva en una plana). En el caso de un plano, la curvatura de la superficie a representar, por su escasa extensión, es mínima o inapreciable, lo cual hace innecesaria la proyección, que sí sería pertinente para representar territorios más extensos. Permite observar las obras humanas y lugares determinados, pero está elaborado de acuerdo a la interpretación del dibujante.

Su escala (por ejemplo, 1:5 000) suele ser por tanto superior a las representaciones cartográficas que se denominan mapas (a partir, por ejemplo de las hojas del Mapa Topográfico Nacional de Españamás divulgado por el Instituto Geográfico Nacional, que están a escala 1:50 000).

El plano urbano es la representación de una ciudad
